Комплект сервопривода 130 мм 2 кВт 2500 об/мин 7.7 Нм с тормозом, провода 5 метров

Комплект сервопривода 130 мм 2 кВт 2500 об/мин 7.7 Нм с тормозом, провода 5 метров - это набор компонентов, используемый для создания системы управления движением. Он включает в себя серводвигатель с размером фланца 130 мм и мощностью 2000 Вт (2 кВт), способный вращаться со скоростью 2500 оборотов в минуту и имеющий крутящий момент в 7.7 Нм. Серводвигатель имеет электромагнитный тормоз, что позволяет добиться неподвижности вала в отключенном состоянии. Этот комплект может использоваться в различных станках, в том числе в промышленности, автоматизации производства и робототехнике.

Как посчитать колличество импульсов на оборот:

5000 / Числитель / Знаменатель = Кол-во импульсов(STEP) на 1 оборот

Пример: Меняем ШД с 1600 имп/об на сервопривод, значит:

5000 / числитель / знаменатель = 1600, следовательно

5000 / 1600 = числитель / знаменатель, сокращаем

50 / 16 = числитель / знаменатель,

25 / 8 = числитель / знаменатель,

Вот мы получили Числитель = 25, Знаменатель = 8.

Быстрая настройка:

P-000 = 316 (пароль для изменения типа двигателя)

P-099 = F4-WG (серия двигателя)

P-002 = 47 (тип двигателя 130ST-C07725)

E-DEF - Зажать E на 3 сек (сброс на заводские настройки для данного двигателя)

P-029 = Числитель (смотреть выше)

P-030 = Знаменатель (смотреть выше)

P-036 = 0 или 1 (реверс направления движения)

P-098 = 0 или 1 (0 если у вас подключен вход Enable, если нет выбираем 1)

E-SET - Зажать E на 3 сек (сохранение параметров)

Перезагрузить, чтобы изменения вступили в силу!

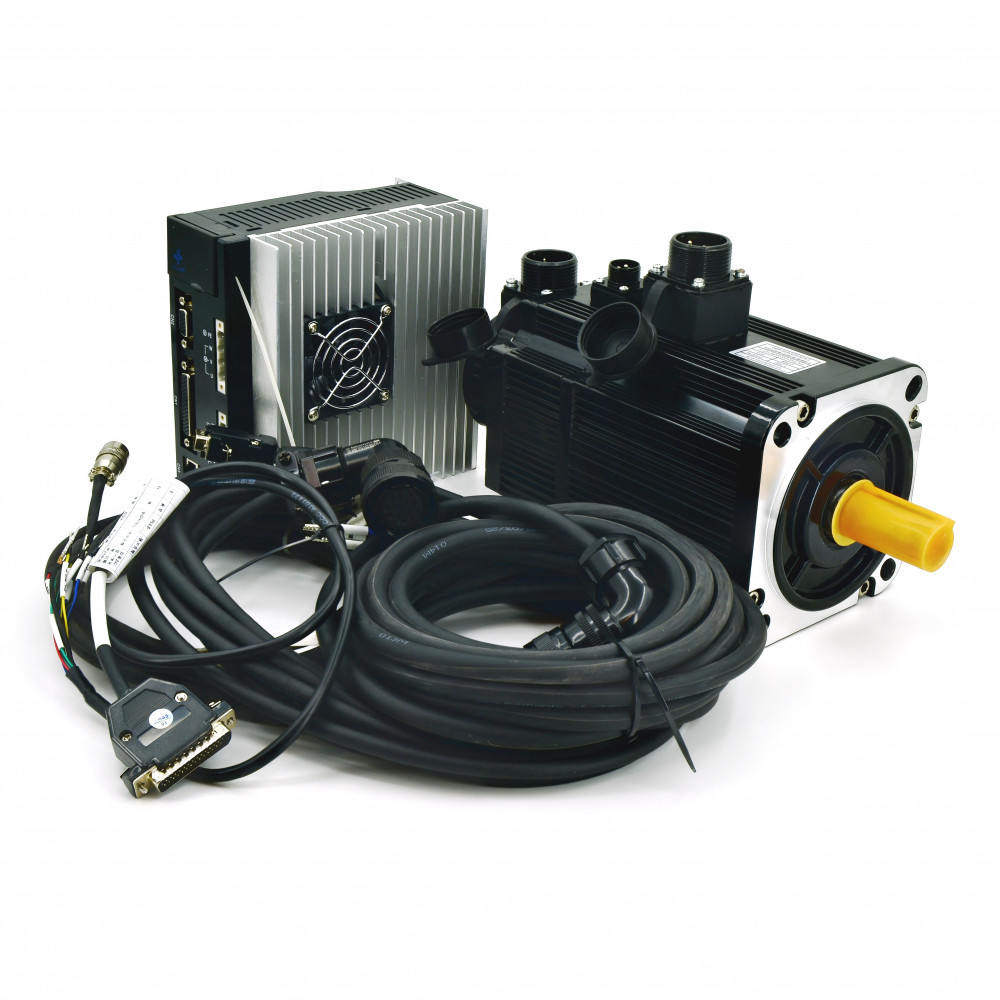

В комплект входит:

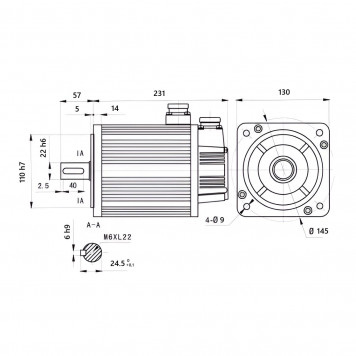

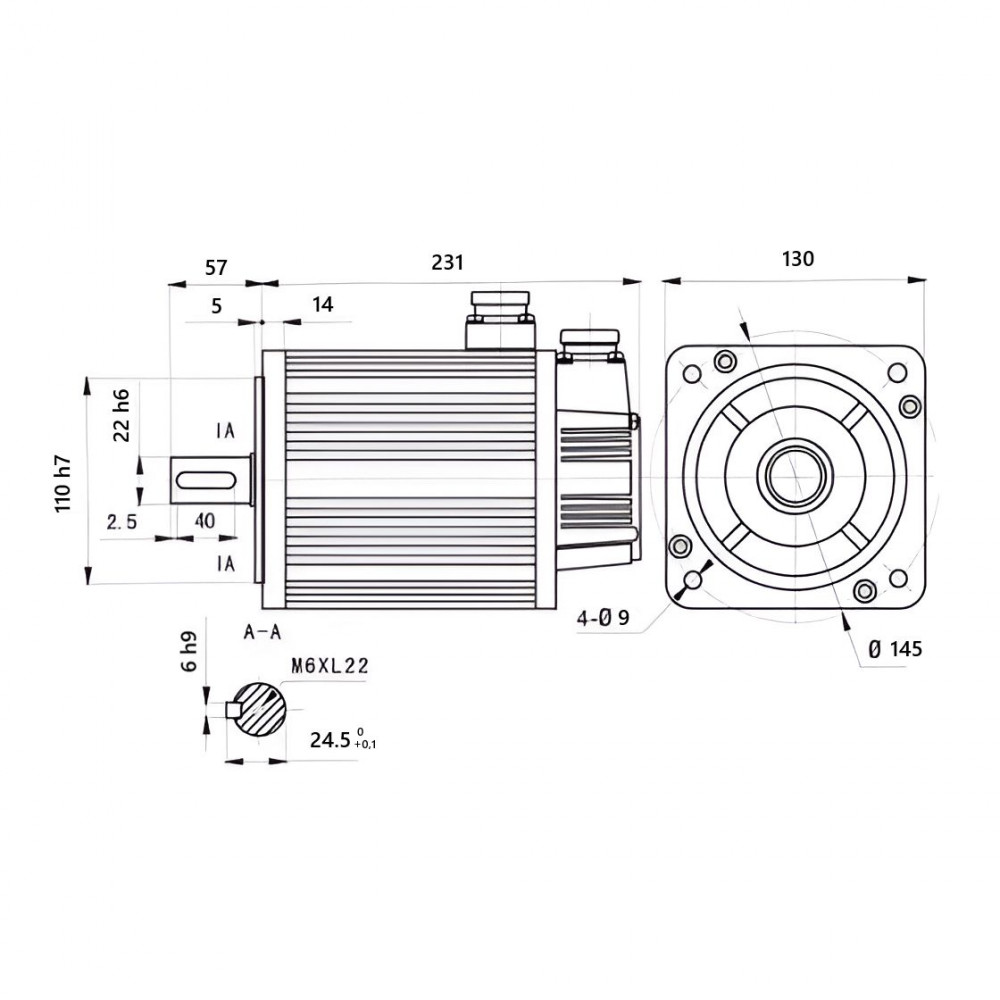

• Серводвигатель 130ST-M07725Z1 130мм 2кВт 2500 об/мин 220в с тормозом

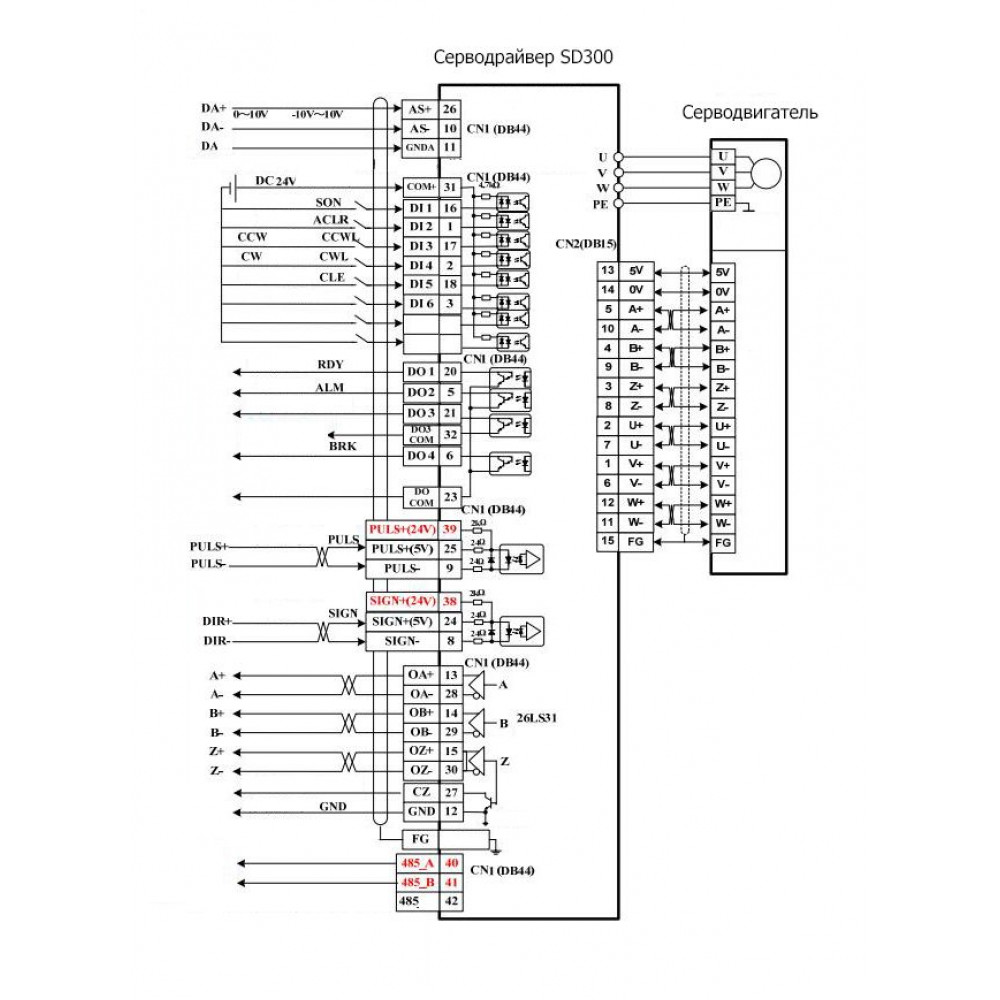

• Серводрайвер SD-300-30AL 220в 30а

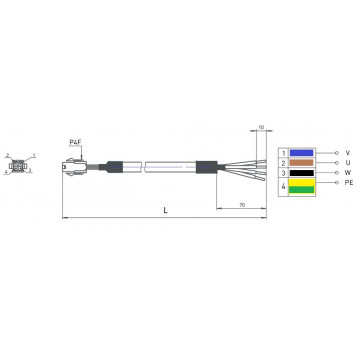

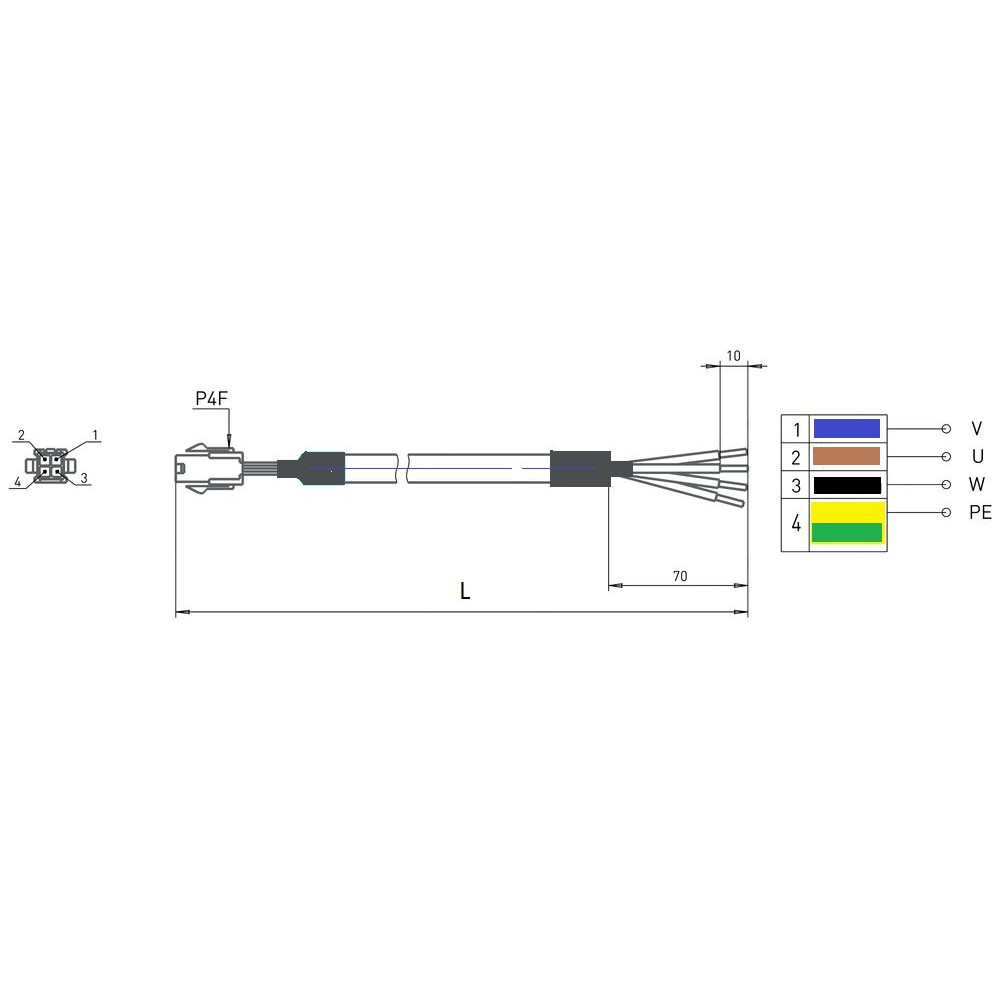

• Кабель питания (силовой) для сервопривода PW-SD3-130H5.0D 5м
• Кабель энкодера для сервопривода EC-SD3-130H5.0 5м

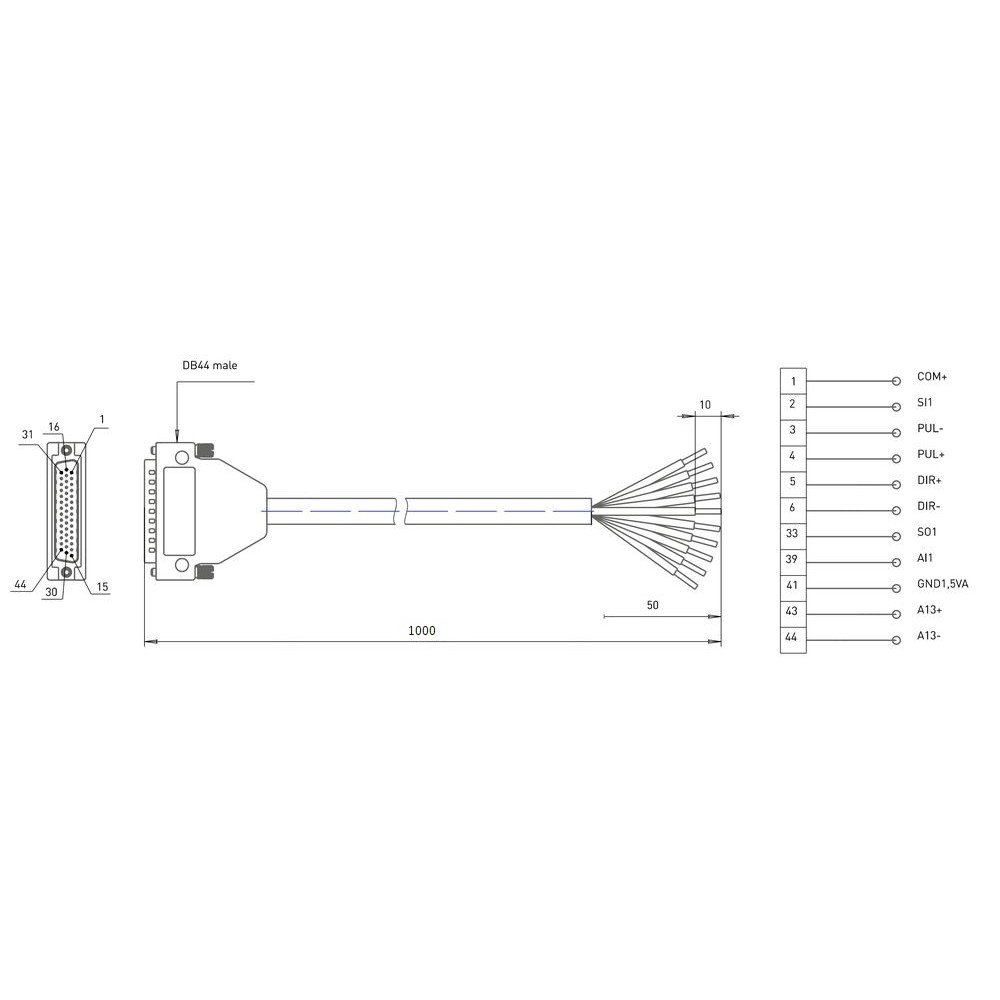

• Кабель управления для сервопривода DB44m-10pin-1m
